Coloque la cámara y todos los cables a 90 cm de distancia del borde de la cuna. Debe cubrir los cables dentro de los 90 cm del borde de la cuna.
Elija una posición

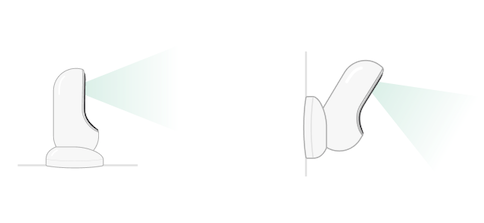

La Owlet Cam puede colocarse sobre una superficie plana o montarse en la pared.
Las siguientes instrucciones lo ayudarán a montar la cámara en una pared sobre la cuna.
Necesitará lo siguiente

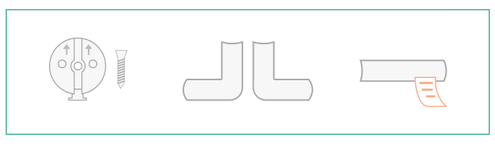

El hardware de montaje dentro del paquete de la cámara está etiquetado.
La Caja 1 contiene la placa de montaje, el tornillo, los soportes en L izquierdo y derecho, y el tope.

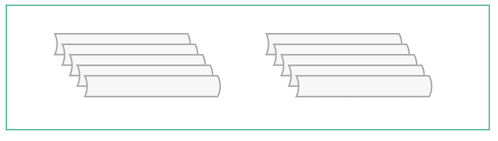

La Caja 2 contiene todos los cablecanales largos.
También necesitará un destornillador Phillips y cinta métrica (no incluidos).
Si recibió hardware de montaje diferente, es posible que tenga una versión anterior. Puede ver las instrucciones de ubicación para la Guía de instalación de Owlet Cam con caja de cables aquí.
1. Medir y marcar

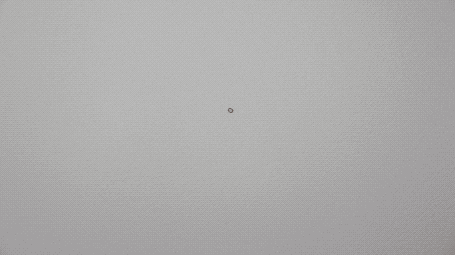

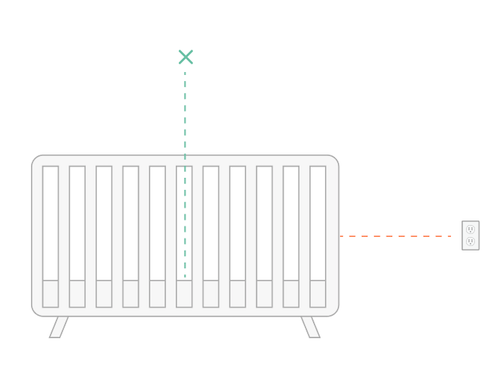

Mida 0,9 metros (36 pulgadas) desde la parte superior del colchón del bebé y haga una marca en la pared. Allí deberá colocar la cámara. Centre esta marca sobre la cuna del bebé para obtener el ángulo de visión óptimo.
Considere qué tomacorriente usará. El tomacorriente debe estar al menos a 0,9 metros (36 pulgadas) de la cuna para garantizar que no haya cables expuestos al alcance del bebé.

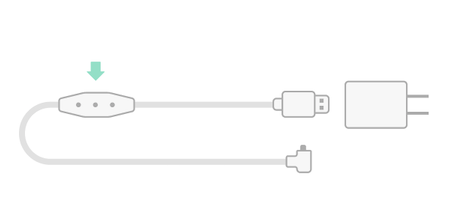

También es importante considerar la ubicación del sensor de temperatura. El sensor de temperatura se ubica cerca del extremo del cable inteligente del lado que se conecta al adaptador de corriente.
2. Fijar la placa de montaje y pasar el cable inteligente

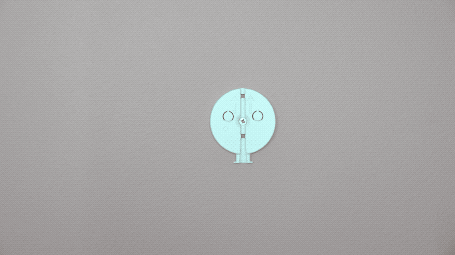

Alinee el orificio central de la placa de montaje con la marca que ha hecho en la pared. Con el tornillo proporcionado, fije la placa de montaje a la pared con las flechas apuntando hacia arriba.

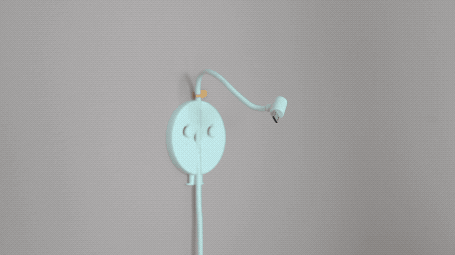

Una vez que la placa de montaje esté asegurada, desenvuelva el cable inteligente y páselo por el canal de la placa de montaje, alineando la etiqueta naranja del cable con la parte superior de la placa de montaje. Asegúrese de tener suficiente espacio para colocar la cámara en el ángulo deseado.
3. Montar la base y colocar la cámara
Coloque los orificios grandes de la base magnética sobre las pestañas que sobresalen en la placa de montaje, luego deslícela hacia abajo hasta que encastre. Una vez que la base esté asegurada, adhiera la cámara y conéctela.
4. Colocar los cablecanales
Los cablecanales usan adhesivo de alta resistencia. Tómese su tiempo durante la instalación para garantizar una colocación adecuada.

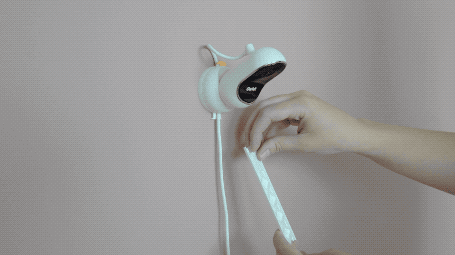

Retire la cubierta adhesiva de la parte posterior de un cablecanal largo y pase el cable por el centro. Luego, encaje el cablecanal en la parte inferior de la placa de montaje y presione firmemente contra la pared. Repita este proceso con cada cablecanal restante hasta llegar a la altura del tomacorriente.

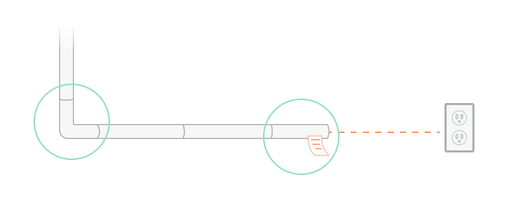

Cuando llegue a la altura de la conexión a la pared, utilice el soporte en L derecho o izquierdo para guiar el cable en la dirección correspondiente. Instale cablecanales largos hasta que todos los cables en el área a 0,9 metros (36 pulgadas) del borde de la cuna estén cubiertos. Continúe agregando cablecanales largos según sea necesario para llegar al tomacorriente. Finalmente, instale el segmento final cuando se encuentre a 0,15-0,25 m (6-10 pulgadas) del tomacorriente (esto deja suficiente espacio para enrollar el cable sobrante).

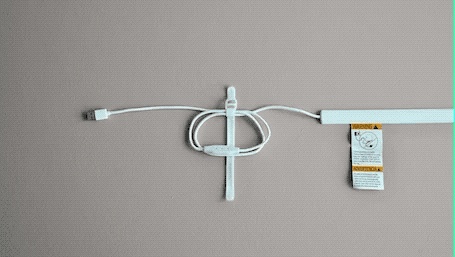

5. Envolver el exceso de cable

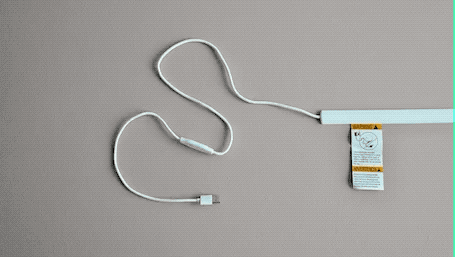

Envuelva cualquier exceso de cable que no sea necesario para llegar al tomacorriente.

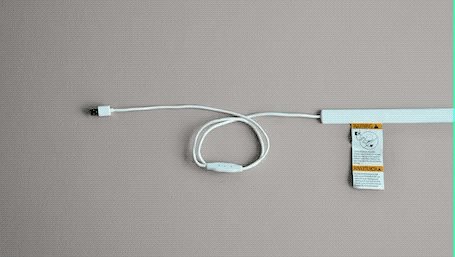

1. Enrolle el exceso de cable.
2. Asegure la sección superior del lazo pasando la envoltura del cable a través del primer orificio. El logo de Owlet debe quedar hacia afuera.
3. Asegure la sección inferior del bucle a la sección superior pasando la envoltura del cable a través del segundo orificio (el bucle ahora debería verse como un lazo). Asegure la envoltura de cable restante.
Una vez que el exceso de cable se haya envuelto de forma segura, conecte el cable de alimentación al adaptador de corriente y enchúfelo.
¡Listo! Ahora puede usar la aplicación como referencia para ajustar el ángulo de la cámara hasta lograr la vista deseada.
