Umieść kamerę i wszystkie kable w odległości 0,9 m od krawędzi łóżeczka. Kable w odległości do 0,9 m od krawędzi łóżeczka powinny być zakryte.
Wybierz pozycję

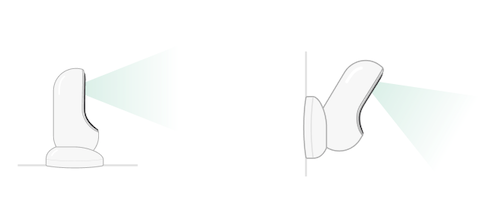

Kamerę Owlet można ustawić na płaskiej powierzchni lub zamontować na ścianie.
Poniższe instrukcje poprowadzą Cię przez proces montażu kamery na ścianie nad łóżeczkiem.
Co będzie potrzebne

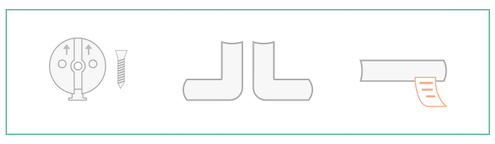

Elementy montażowe w opakowaniu kamery są oznaczone.
Pudełko 1 zawiera płytkę montażową, śrubę, lewy i prawy wspornik L oraz element końcowy.

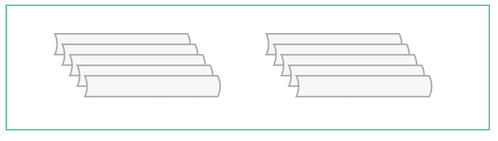

Pudełko 2 zawiera wszystkie długie osłony montażowe.
Będziesz także potrzebować śrubokręta krzyżowego i taśmy mierniczej (brak w zestawie).
Jeśli elementy montażowe wyglądają inaczej, być może masz poprzednią wersję. Instrukcje dotyczące pozycji można znaleźć w przewodniku instalacji kamery Owlet z modułem kablowym dostępnym tutaj.
1. Zmierz i zaznacz

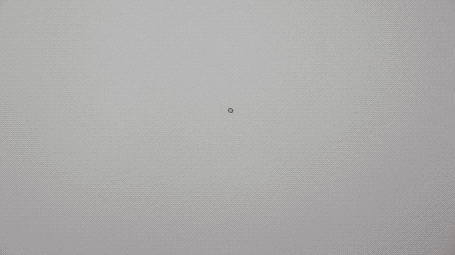

Odmierz 36 cali (0,9 metra) od górnej krawędzi materaca dziecka i zaznacz tę odległość na ścianie. W tym miejscu zostanie zamontowana kamera. Wyśrodkuj ten znak nad łóżeczkiem dziecka, aby uzyskać optymalny kąt widzenia.
Zastanów się, którego gniazdka użyć. Gniazdko powinno znajdować się co najmniej 36 cali (0,9 metra) od łóżeczka, aby upewnić się, że żadne odsłonięte kable nie będą w zasięgu dziecka.

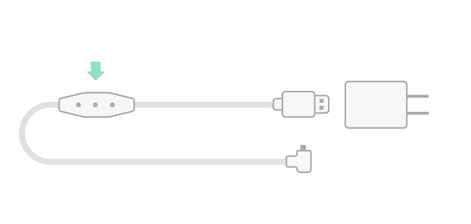

Ważne jest również rozważenie lokalizacji czujnika temperatury. Czujnik temperatury znajduje się blisko końca kabla Smart Cable po stronie, która łączy się z zasilaczem.
2. Zamocuj płytkę montażową i poprowadź kabel Smart Cable
Wyrównaj środkowy otwór płytki montażowej ze znakiem wykonanym na ścianie. Za pomocą dołączonej śruby przymocuj płytkę montażową do ściany tak, aby strzałki były skierowane do góry.

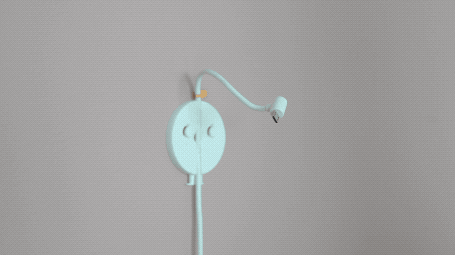

Po zamocowaniu płytki montażowej odwiń kabel Smart Cable i przeciągnij go przez kanał płytki montażowej, wyrównując pomarańczową naklejkę na kablu z górną krawędzią płytki montażowej. Upewnij się, że masz wystarczająco dużo luzu, aby ustawić kamerę pod żądanym kątem.
3. Zamontuj podstawę i przymocuj kamerę
Umieść duże otwory podstawy magnetycznej nad wystającymi zaczepami na płytce montażowej, a następnie przesuń w dół, aż usłyszysz kliknięcie. Gdy podstawa jest zamocowana, przymocuj kamerę i podłącz ją.
4. Zamontuj osłony kabli
W osłonach kabli zastosowano klej o wysokiej wytrzymałości. Nie spiesz się podczas instalacji, aby zapewnić prawidłowe umieszczenie.

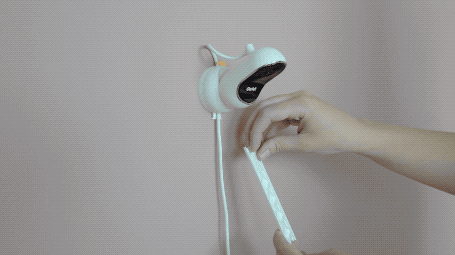

Zdejmij samoprzylepną osłonę z tyłu długiej osłony i przeciągnij kabel po jej środku. Następnie zatrzaśnij osłonę na spodzie płytki montażowej i mocno dociśnij do ściany. Powtórz ten proces z pozostałymi osłonami, aż osiągniesz wysokość gniazdka ściennego.

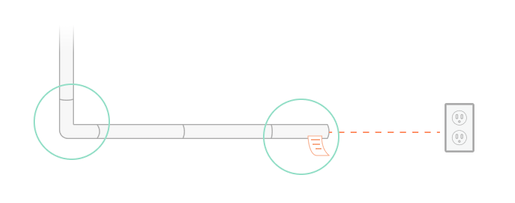

Po osiągnięciu wysokości gniazda ściennego, użyj prawego lub lewego wspornika L, aby poprowadzić kabel w jego kierunku. Zamontuj długie osłony tak, aby każdy kabel znajdujący się w odległości 0,9 metra od krawędzi łóżeczka był zakryty. Kontynuuj dodawanie długich osłon (według potrzeb), aby dotrzeć do wylotu. Na koniec zainstaluj końcówkę, gdy znajdziesz się w odległości 6–10 cali (0,15–0,25 metra) od gniazdka (zapewnia to wystarczającą ilość miejsca na owinięcie nadmiaru kabla).
5. Owiń nadmiar kabla

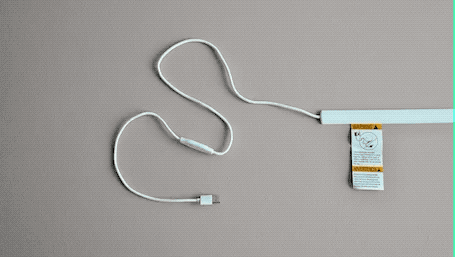

Nadmiar kabla, który nie jest potrzebny do dotarcia do gniazdka, owiń opaską kablową.

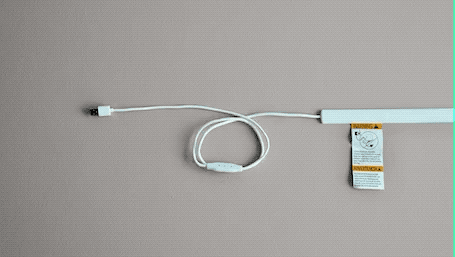

1. Zbierz nadmiar kabla w pętlę.
2. Zabezpiecz górną część pętli, wprowadzając opaskę kablową przez pierwszy otwór. Logo Owlet jest skierowane na zewnątrz.

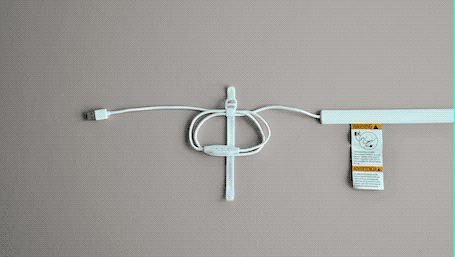

3. Przymocuj dolną część pętli do górnej części, przekładając opaskę kablową przez drugi otwór (pętla powinna teraz wyglądać jak kokarda). Unieruchom pozostałą opaskę kabla.
Gdy nadmiar kabla zostanie bezpiecznie owinięty, podłącz kabel zasilający do zasilacza i podłącz go.
Wszystko gotowe! Możesz teraz użyć aplikacji, aby dowiedzieć się, jak dostosować kąt kamery, aż do uzyskania pożądanego widoku.
