So positionieren Sie Ihre Cam 1 sicher

Platzieren Sie die Kamera und alle Kabel 1 Meter vom Rand des Kinderbetts entfernt. Kabel innerhalb von 36 cm vom Rand der Krippe sollten abgedeckt werden.



Wählen Sie eine Position

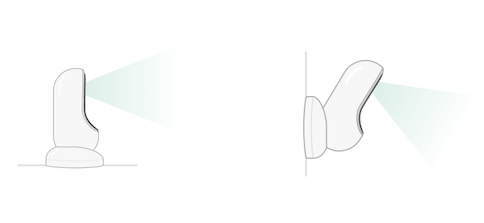

Die Owlet Cam kann auf einer ebenen Fläche aufgestellt oder an einer Wand montiert werden.


Die folgenden Anweisungen führen Sie durch die Montage der Kamera an einer Wand über einem Kinderbett.



Was Sie dazu benötigen

Die Montageteile in der Cam-Verpackung sind beschriftet.

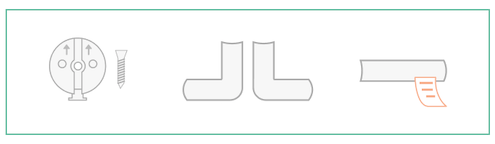

Schachtel #1 enthält Montageplatte, Schraube, L-Winkel links und rechts sowie Endstück.

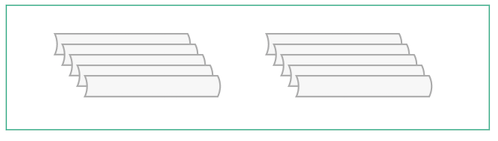

Schachtel #2 enthält alle langen Montageschutzvorrichtungen.


Außerdem benötigen Sie einen Kreuzschlitzschraubendreher und ein Maßband (nicht im Lieferumfang enthalten).



Wenn Ihre Montagehardware anders aussieht, haben Sie möglicherweise eine frühere Version. Sie können die Positionsanweisungen für die Owlet Cam Installationsanleitung mit Kabelbox hieransehen.



1. Messen und markieren

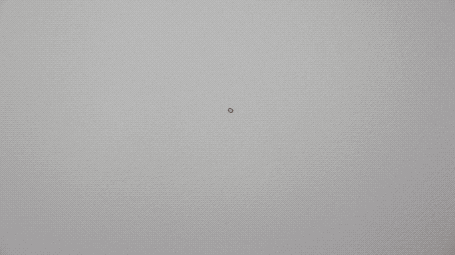

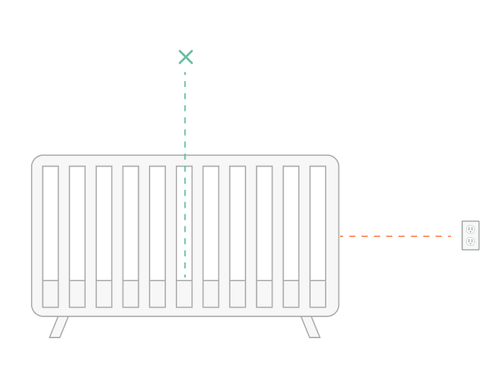

Messen Sie 36 Zoll (0,9 Meter) von der Oberkante der Matratze Ihres Babys und machen Sie eine Markierung an der Wand. Hier wird die Kamera montiert. Zentrieren Sie diese Markierung über dem Babybett für den optimalen Aufnahmewinkel.


Überlegen Sie, welche Steckdose Sie verwenden möchten. Die Steckdose sollte mindestens 0,9 Meter vom Kinderbett entfernt sein, um sicherzustellen, dass sich keine freiliegenden Kabel in Reichweite des Babys befinden.

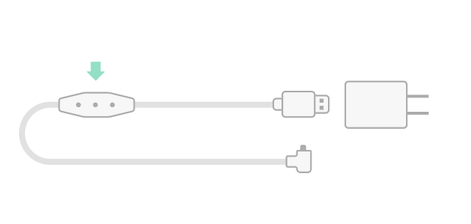

Es ist auch wichtig, die Position des Temperatursensors zu berücksichtigen. Der Temperatursensor befindet sich am Ende des Smart Cable auf der Seite, die mit dem Netzteil verbunden ist.




2. Befestigen Sie die Montageplatte und führen Sie das Smart Cable ein

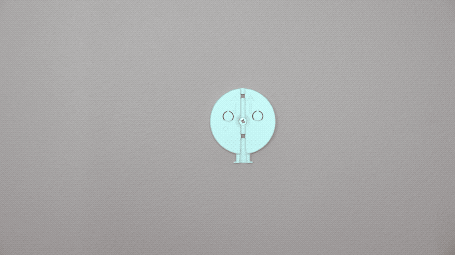

Richten Sie das mittlere Loch der Montageplatte an der Markierung aus, die Sie an der Wand angebracht haben. Befestigen Sie die Montageplatte mit der mitgelieferten Schraube an der Wand, wobei die Pfeile nach oben zeigen.

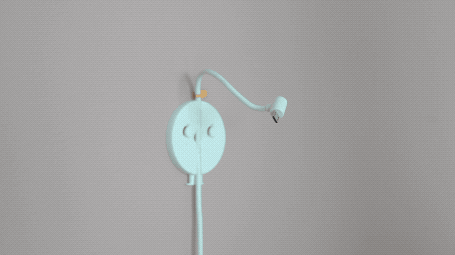

Sobald die Montageplatte befestigt ist, wickeln Sie das Smart Cable aus und führen Sie es durch den Kanal der Montageplatte, wobei Sie den orangefarbenen Aufkleber auf dem Kabel an der Oberseite der Montageplatte ausrichten. Stellen Sie sicher, dass Sie genug Spiel haben, um die Kamera im gewünschten Winkel zu positionieren.




3. Montieren Sie die Basis und befestigen Sie die Kamera

Positionieren Sie die großen Löcher der Magnetbasis über den vorstehenden Laschen an der Montageplatte und schieben Sie sie dann nach unten, bis sie einrastet. Sobald die Basis sicher ist, bringen Sie die Cam an und stecken Sie sie ein.




4. Montieren Sie die Kabelschutzvorrichtungen

Die Kabelschutzvorrichtungen verwenden hochfesten Klebstoff. Nehmen Sie sich während der Installation Zeit, um die richtige Platzierung sicherzustellen.

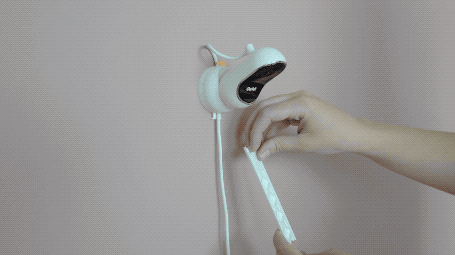

Ziehen Sie die Klebeabdeckung von der Rückseite eines langen Schutzes ab und führen Sie das Kabel in der Mitte entlang. Als nächstes rasten Sie den Schutz auf der Unterseite der Montageplatte ein und drücken Sie ihn fest an die Wand. Wiederholen Sie diesen Vorgang mit jedem verbleibenden Schutz, bis Sie die Höhe der Wandsteckdose erreichen.

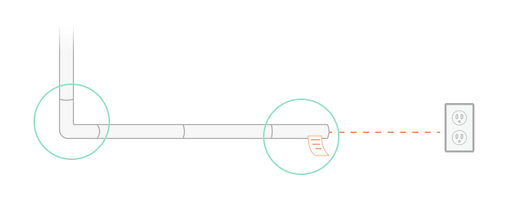

Wenn Sie die Höhe der Wandsteckdose erreichen, verwenden Sie den rechten oder linken L-Bügel, um das Kabel in die Richtung zu führen. Bringen Sie lange Schutzvorrichtungen an, bis alle Kabel innerhalb von 36 Zoll (0,9 Meter) vom Rand des Kinderbetts bedeckt sind. Fügen Sie nach Bedarf weitere lange Schutzvorrichtungen hinzu, um den Auslass zu erreichen. Installieren Sie schließlich das Endstück, wenn Sie sich innerhalb von 6-10 Zoll (0,15-0,25 Meter) von der Steckdose befinden (dies lässt genügend Platz, um überschüssiges Kabel aufzuwickeln).

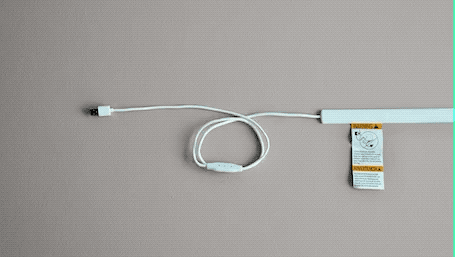

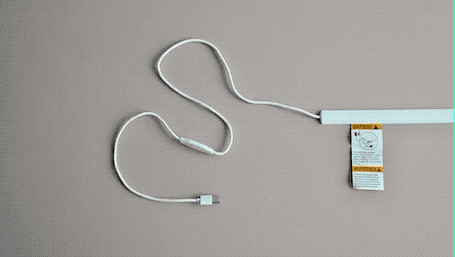

5. Wickeln Sie das überschüssige Kabel um

Umwickeln Sie überschüssiges Kabel, das nicht benötigt wird, um die Steckdose zu erreichen, mit der Kabelumwicklung.

1. Legen Sie das überschüssige Kabel zu einer Schlaufe.


2. Sichern Sie den oberen Teil der Schlaufe, indem Sie die Kabelumwicklung durch das erste Loch führen. Das Owlet-Logo zeigt nach außen.


3. Befestigen Sie den unteren Teil der Schlaufe am oberen Teil, indem Sie die Kabelumwicklung durch das zweite Loch führen (die Schlaufe sollte jetzt wie eine Schleife aussehen). Sichern Sie die verbleibende Kabelumwicklung.




Sobald das überschüssige Kabel sicher aufgewickelt ist, verbinden Sie das Netzkabel mit dem Netzteil und stecken Sie es ein.



Sie sind fertig! Sie können jetzt die App verwenden, um nachzuschlagen, wie Sie den Kamerawinkel anpassen, bis Sie die gewünschte Ansicht erreicht haben.
